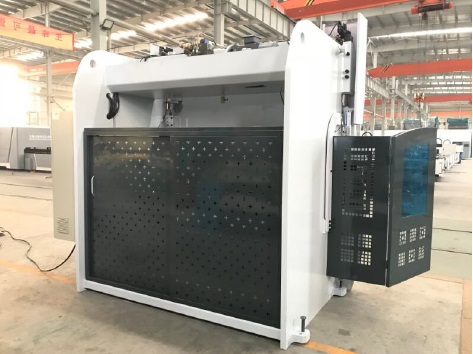

Серия листогибочных прессов SMH – это модельный ряд, у которого в конструкции появляется функция синхронизации (синхроплата связана с оптическими линейками цилиндров), и параллельность гибочной балки столу регулируется ЧПУ за счет обратной связи. Это прессы с ЧПУ для серийного и массового производства, оснащенные всеми необходимыми аксессуарами для гибки листа на современном уровне: несложным ЧПУ для управления ходом балки (оси Y1-Y2), ходом заднего упора на ШВП (ось Х), координатой V – гидравлическая компенсация прогиба стола (кроме модели 40/1500). Прессы имеют высокий просвет (345-490 мм), который можно увеличить под заказ.
Стандартная комплектация включает:
- ЧПУ 3-осевое итальянской фирмы ESA, модель ESA 525 (ход балки, заднего упора, компенсация прогиба стола);
- задний упор на винт-гайке качения (ШВП), ход 600 мм;
- гидравлический компенсатор прогиба стола, управляемый от ЧПУ (кроме модели 40/1500);
- систему крепления пуансона и матрицы Amada - Promecam (переходники пуансона высотой 100 мм, стол с каналом шириной 60 мм);
- комплект инструмента Rolleri (Италия), пуансон 850 и 4-ручьевая матрица V=16, 22, 35 и 50 мм по 850;
- 2 фронтальные направляющие листа, положение которых по высоте и ширине фиксируется болтами (перемещение по ширине – вдоль Т-образного паза);
- систему быстрого ручного крепления пуансонов (за счет рычажков, эксцентриков).
Таблица моделей для SMH
Модель |
Усилие, тонн |
Рабочая ширина, мм |
Между стойками, мм |
Глубина выреза , мм |
Просвет пресса, мм |
Ход балки, мм |
Высота стол, мм |
Мощность главного двигателя, кВт |
Габариты, L x W x H, мм |
Вес, тонн |
40/1500 |
40 |
1550 |
1200 |
220 |
345 |
120 |
720 |
4,0 |
2230х1208х2080 |
3,15 |
40/2100 |
40 |
2100 |
1700 |
220 |
350 |
120 |
720 |
4,0 |
2830х1290х2080 |
3,8 |
50/2100 |
50 |
2100 |
1700 |
220 |
350 |
120 |
720 |
4,0 |
2830х1290х2090 |
4,15 |
63/2500 |
63 |
2550 |
2010 |
250 |
365 |
120 |
780 |
5,5 |
3240х1350х2250 |
5,35 |
63/3100 |
63 |
3100 |
2700 |
250 |
365 |
120 |
780 |
5,5 |
3850х1350х2300 |
5,9 |
80/2500 |
80 |
2550 |
2010 |
320 |
365 |
120 |
800 |
5,5 |
3240х1360х2270 |
5,8 |
80/3100 |
80 |
3100 |
2700 |
320 |
365 |
120 |
800 |
5,5 |
3850х1360х2300 |
6,7 |
100/2500 |
100 |
2550 |
2010 |
350 |
400 |
160 |
850 |
7,5 |
3240х1550х2480 |
7,7 |
100/3100 |
100 |
3100 |
2700 |
350 |
400 |
160 |
850 |
7,5 |
3850х1550х2480 |
8,6 |
100/4100 |
100 |
4100 |
3300 |
350 |
400 |
160 |
850 |
7,5 |
4850х1550х2480 |
9,8 |
125/2500 |
125 |
2550 |
2010 |
350 |
400 |
160 |
900 |
11,0 |
3240х1680х2550 |
8,5 |
125/3100 |
125 |
3100 |
2700 |
350 |
400 |
160 |
900 |
11,0 |
3850х1680х2550 |
9,6 |
125/4100 |
125 |
4100 |
3300 |
350 |
400 |
160 |
900 |
11,0 |
4850х1700х2550 |
10,9 |
160/2500 |
160 |
2550 |
2010 |
350 |
400 |
160 |
900 |
11,0 |
3240х1720х2550 |
9,2 |
160/3100 |
160 |
3100 |
2700 |
350 |
400 |
160 |
900 |
11,0 |
3850х1720х2550 |
10,6 |
160/4100 |
160 |
4100 |
3300 |
350 |
400 |
160 |
900 |
11,0 |
4850х1780х2550 |
12,3 |
160/5100 |
160 |
5100 |
4400 |
350 |
400 |
160 |
950 |
11,0 |
5900х1860х2850 |
18,2 |
160/6100 |
160 |
6100 |
5400 |
350 |
400 |
160 |
1000 |
11,0 |
6900х1930х3020 |
20,9 |
200/2500 |
200 |
2550 |
2010 |
400 |
430 |
200 |
910 |
15,0 |
3240х1780х2740 |
11,6 |
200/3100 |
200 |
3100 |
2700 |
400 |
430 |
200 |
910 |
15,0 |
3850х1780х2740 |
13,7 |
200/4100 |
200 |
4100 |
3300 |
400 |
430 |
200 |
910 |
15,0 |
4850х1830х2740 |
15,4 |
200/5100 |
200 |
5100 |
4400 |
400 |
430 |
200 |
990 |
15,0 |
5900х1890х2850 |
22,1 |
200/6100 |
200 |
6100 |
5400 |
400 |
430 |
200 |
1050 |
15,0 |
6900х1940х3100 |
25,3 |
250/2500 |
250 |
2550 |
2010 |
400 |
430 |
200 |
950 |
18,5 |
3240х1830х2810 |
13,7 |
250/3100 |
250 |
3100 |
2700 |
400 |
430 |
200 |
950 |
18,5 |
3850х1890х2810 |
15,8 |
250/4100 |
250 |
4100 |
3300 |
400 |
430 |
200 |
950 |
18,5 |
4850х1930х2810 |
18,9 |
250/5100 |
250 |
5100 |
4400 |
400 |
430 |
200 |
990 |
18,5 |
4900х1980х2900 |
22,8 |
250/6100 |
250 |
6100 |
5400 |
400 |
430 |
200 |
1050 |
18,5 |
6900х2040х3150 |
26,6 |
320/3100 |
320 |
3100 |
2700 |
400 |
490 |
250 |
980 |
22,0 |
3850х2150х3245 |
18,7 |
320/4100 |
320 |
4100 |
3300 |
400 |
490 |
250 |
980 |
22,0 |
4850х2150х3430 |
22,8 |
320/5100 |
320 |
5100 |
4400 |
400 |
490 |
250 |
1050 |
22,0 |
5900х2340х3600 |
27,3 |
320/6100 |
320 |
6100 |
5400 |
400 |
490 |
250 |
1150 |
22,0 |
6900х2340х3600 |
34 |
