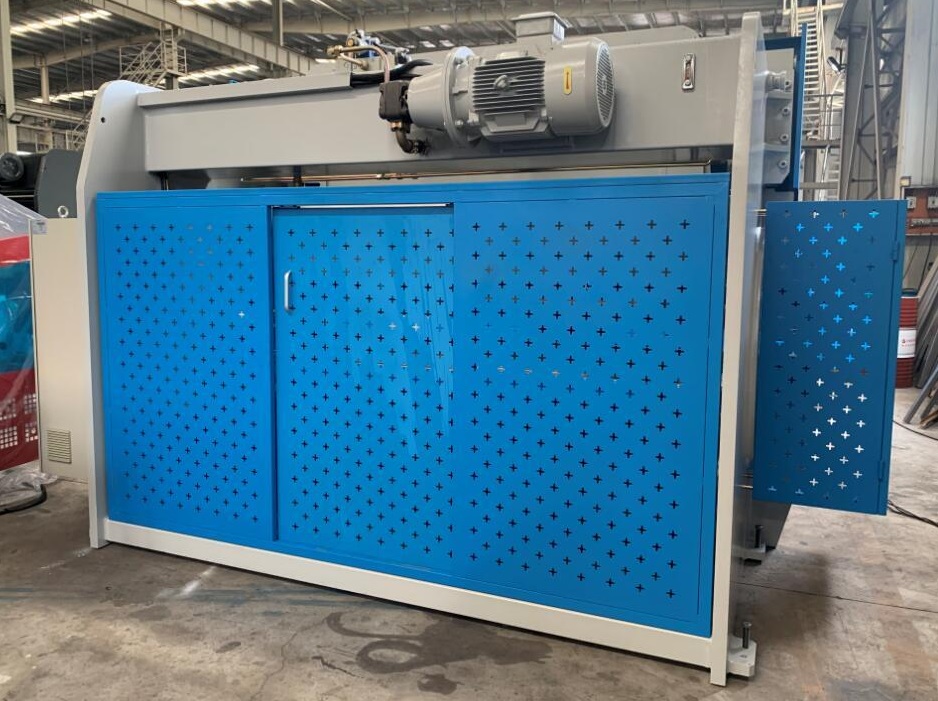

Гидравлические листогибочные прессы SML это недорогая серия прессов, которые имеют несложное ЧПУ без графики, но с программированием библиотеки инструмента, ручной гидравлический компенсатор прогиба стола (кроме мод. 40/1500), европейскую систему инструмента Amada, высокий просвет (не менее 345 мм). Параллельность гибочной балки столу регулируется торсионным валом, то есть имеется только одна координата опускания гибочной балки (Y). Это экономичная конструкция листогибочного пресса с ЧПУ с базовым набором необходимых функций.
Стандартная комплектация включает:
- ЧПУ 2-осевое итальянской фирмы ESA, модель ESA 525 (программирование хода балки и заднего упора);
- задний упор на винт-гайке качения (ШВП), ход 600 мм;
- гидравлический компенсатор прогиба стола с ручной настройкой;
- систему крепления пуансона и матрицы Amada - Promecam (переходники пуансона высотой 100 мм, стол с каналом шириной 60 мм);
- комплект инструмента Rolleri (Италия), пуансон 850 и 4-ручьевая матрица V=16, 22, 35 и 50 мм по 850;
- 2 фронтальные направляющие листа, положение которых по высоте и ширине фиксируется болтами (перемещение по ширине – вдоль Т-образного паза);

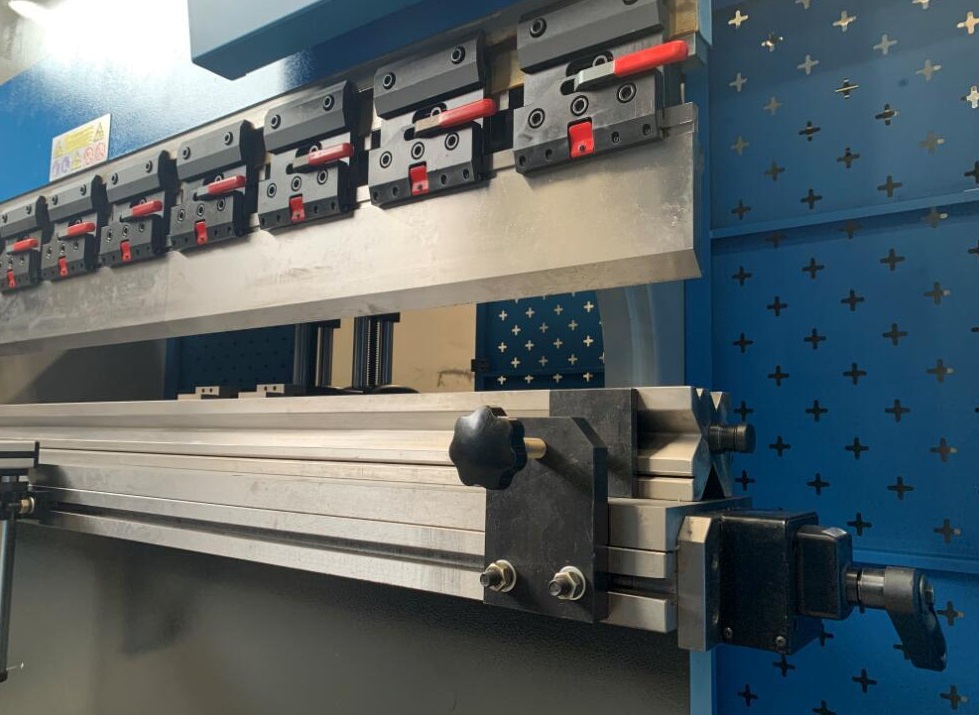

- систему быстрого ручного крепления пуансонов (за счет рычажков, эксцентриков).
Таблица моделей для SML
Модель |
Усилие, тонн |
Рабочая ширина, мм |
Между стойками, мм |
Глубина выреза , мм |
Просвет пресса, мм |
Ход балки, мм |
Высота стол, мм |
Мощность главного двигателя, кВт |
Габариты, L x W x H, мм |
Вес, тонн |
40/1500 |
40 |
1550 |
1200 |
220 |
345 |
120 |
720 |
4,0 |
2230х1208х2080 |
3,15 |
40/2100 |
40 |
2100 |
1700 |
220 |
350 |
120 |
720 |
4,0 |
2830х1290х2080 |
3,8 |
50/2100 |
50 |
2100 |
1700 |
220 |
350 |
120 |
720 |
4,0 |
2830х1290х2090 |
4,15 |
63/2500 |
63 |
2550 |
2010 |
250 |
365 |
120 |
780 |
5,5 |
3240х1350х2250 |
5,35 |
63/3100 |
63 |
3100 |
2700 |
250 |
365 |
120 |
780 |
5,5 |
3850х1350х2300 |
5,9 |
80/2500 |
80 |
2550 |
2010 |
320 |
365 |
120 |
800 |
5,5 |
3240х1360х2270 |
5,8 |
80/3100 |
80 |
3100 |
2700 |
320 |
365 |
120 |
800 |
5,5 |
3850х1360х2300 |
6,7 |
100/2500 |
100 |
2550 |
2010 |
350 |
400 |
160 |
850 |
7,5 |
3240х1550х2480 |
7,7 |
100/3100 |
100 |
3100 |
2700 |
350 |
400 |
160 |
850 |
7,5 |
3850х1550х2480 |
8,6 |
100/4100 |
100 |
4100 |
3300 |
350 |
400 |
160 |
850 |
7,5 |
4850х1550х2480 |
9,8 |
125/2500 |
125 |
2550 |
2010 |
350 |
400 |
160 |
900 |
11,0 |
3240х1680х2550 |
8,5 |
125/3100 |
125 |
3100 |
2700 |
350 |
400 |
160 |
900 |
11,0 |
3850х1680х2550 |
9,6 |
125/4100 |
125 |
4100 |
3300 |
350 |
400 |
160 |
900 |
11,0 |
4850х1700х2550 |
10,9 |
160/2500 |
160 |
2550 |
2010 |
350 |
400 |
160 |
900 |
11,0 |
3240х1720х2550 |
9,2 |
160/3100 |
160 |
3100 |
2700 |
350 |
400 |
160 |
900 |
11,0 |
3850х1720х2550 |
10,6 |
160/4100 |
160 |
4100 |
3300 |
350 |
400 |
160 |
900 |
11,0 |
4850х1780х2550 |
12,3 |
160/5100 |
160 |
5100 |
4400 |
350 |
400 |
160 |
950 |
11,0 |
5900х1860х2850 |
18,2 |
160/6100 |
160 |
6100 |
5400 |
350 |
400 |
160 |
1000 |
11,0 |
6900х1930х3020 |
20,9 |
200/2500 |
200 |
2550 |
2010 |
400 |
430 |
200 |
910 |
15,0 |
3240х1780х2740 |
11,6 |
200/3100 |
200 |
3100 |
2700 |
400 |
430 |
200 |
910 |
15,0 |
3850х1780х2740 |
13,7 |
200/4100 |
200 |
4100 |
3300 |
400 |
430 |
200 |
910 |
15,0 |
4850х1830х2740 |
15,4 |
200/5100 |
200 |
5100 |
4400 |
400 |
430 |
200 |
990 |
15,0 |
5900х1890х2850 |
22,1 |
200/6100 |
200 |
6100 |
5400 |
400 |
430 |
200 |
1050 |
15,0 |
6900х1940х3100 |
25,3 |
250/2500 |
250 |
2550 |
2010 |
400 |
430 |
200 |
950 |
18,5 |
3240х1830х2810 |
13,7 |
250/3100 |
250 |
3100 |
2700 |
400 |
430 |
200 |
950 |
18,5 |
3850х1890х2810 |
15,8 |
250/4100 |
250 |
4100 |
3300 |
400 |
430 |
200 |
950 |
18,5 |
4850х1930х2810 |
18,9 |
250/5100 |
250 |
5100 |
4400 |
400 |
430 |
200 |
990 |
18,5 |
4900х1980х2900 |
22,8 |
250/6100 |
250 |
6100 |
5400 |
400 |
430 |
200 |
1050 |
18,5 |
6900х2040х3150 |
26,6 |
320/3100 |
320 |
3100 |
2700 |
400 |
490 |
250 |
980 |
22,0 |
3850х2150х3245 |
18,7 |
320/4100 |
320 |
4100 |
3300 |
400 |
490 |
250 |
980 |
22,0 |
4850х2150х3430 |
22,8 |
320/5100 |
320 |
5100 |
4400 |
400 |
490 |
250 |
1050 |
22,0 |
5900х2340х3600 |
27,3 |
320/6100 |
320 |
6100 |
5400 |
400 |
490 |
250 |
1150 |
22,0 |
6900х2340х3600 |
34 |
