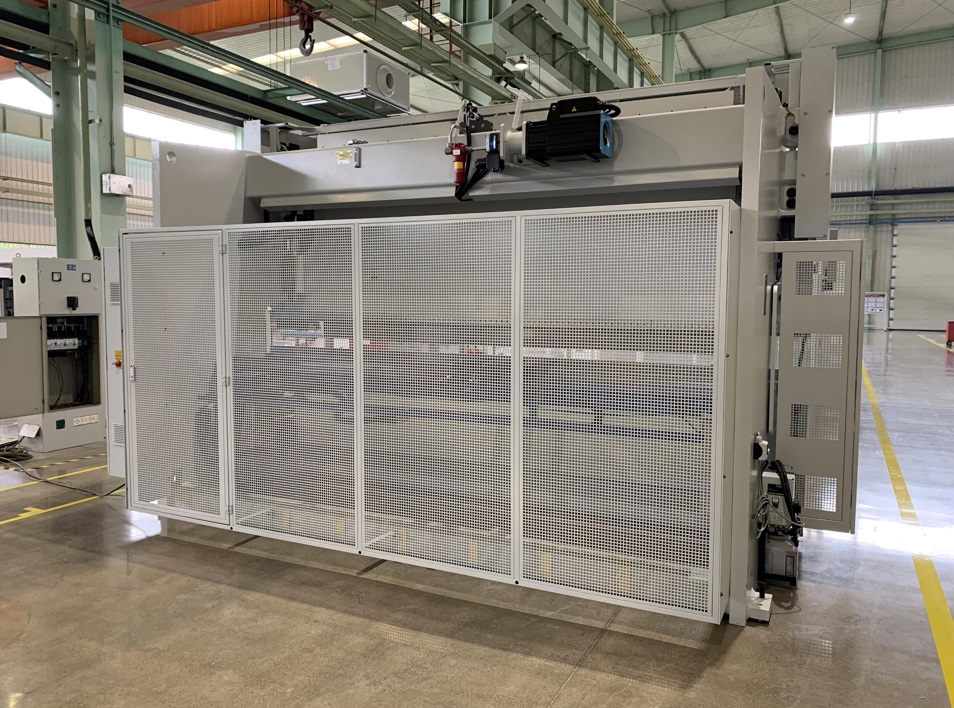

Модельный ряд листогибочных прессов SMZ - самая современная серия листогибочных прессов с ЧПУ, которая решает наиболее сложные производственные задачи по гибке листа. Станки оборудованы функцией синхронизации для управления гидроцилиндрами гибочной балки (по отдельности) и параллельностью гибочной балки столу, гидравлической компенсацией прогиба стола, управляемой от ЧПУ (для всех моделей усилием свыше 50 тонн), задними упорами на ШВП. В качестве опций может быть установлено различное количество управляемых координат заднего упора. Автоматическое перемещение упорных блоков по горизонтали (ось X) и вертикали (ось R) входит в стандартную комплектацию пресса SMZ, так же, как и графическое ЧПУ DNC 880S с функцией оптимального расчета последовательности гибки. Среди модельного ряда прессов SMZ имеет самую высокую скорость опускания гибочной балки к точке гиба (200 мм/с) и скорость возврата балки в верхнюю точку (150 мм/с), в связи с чем эти прессы должны оборудоваться устройствами защиты рабочей зоны и рук оператора (лазерная защита, исполнение по нормам СЕ и т.п.).
- ЧПУ графическое под Windows швейцарской фирмы Cybelec, модель DNC 880S (2-мерная графика);
- задний упор на винт-гайке качения (ШВП), ход 650 мм, 2 управляемые оси X/R (горизонталь - вертикаль);
- гидравлический компенсатор прогиба стола, управляемый от ЧПУ (кроме моделей 40-50 тонн);
- систему крепления пуансона и матрицы Amada - Promecam (переходники пуансона высотой 100 мм, стол с каналом шириной 60 мм);
- комплект инструмента Rolleri (Италия), пуансон 850 и 4-ручьевая матрица V=16, 22, 35 и 50 мм по 850;
- 2 фронтальные направляющие листа, положение которых по высоте и ширине фиксируется болтами (перемещение по ширине – вдоль Т-образного паза);
- систему быстрого ручного крепления пуансонов (за счет рычажков, эксцентриков).
Прессы SMZ обладают высоким просветом (расстоянием от гибочной балки без пуансона и его переходника до стола без матрицы), от 380 до 520 мм. Просвет пресса – определяющий фактор, влияющий на выбор инструмента для осуществления определенной гибочной операции и на возможность применения той или иной последовательности гибки изделия.
Таблица моделей для SMZ
Модель |
Усилие, тонн |
Рабочая ширина, мм |
Расстоя-ние между стойка-ми, мм |
Глубина вырез, мм |
Просвет пресса, мм |
Ход балки, мм |
Высота стола , мм |
P гл. двиг-ля, кВт |
Габариты, L x W x H, мм |
Вес, тонн |
40/1500 |
40 |
1550 |
1200 |
280 |
380 |
160 |
800 |
4,0 |
2230х1208х2200 |
3,5 |
40/2100 |
40 |
2100 |
1700 |
280 |
380 |
160 |
800 |
4,0 |
2830х1290х2300 |
4,2 |
50/2100 |
50 |
2100 |
1700 |
300 |
420 |
160 |
820 |
4,0 |
2830х1290х2450 |
4,35 |
63/2500 |
63 |
2550 |
2010 |
300 |
420 |
160 |
850 |
5,5 |
3240х1350х2650 |
6,0 |
63/3100 |
63 |
3100 |
2700 |
300 |
420 |
160 |
850 |
5,5 |
3850х1350х2650 |
6,6 |
80/2500 |
80 |
2550 |
2010 |
320 |
450 |
160 |
850 |
7,5 |
3240х1360х2500 |
7,2 |
80/3100 |
80 |
3100 |
2700 |
320 |
450 |
160 |
850 |
7,5 |
3850х1360х2650 |
7,75 |
100/2500 |
100 |
2550 |
2010 |
350 |
480 |
200 |
900 |
7,5 |
3240х1550х2650 |
8,3 |
100/3100 |
100 |
3100 |
2700 |
350 |
480 |
200 |
900 |
7,5 |
3850х1550х2700 |
9,5 |
100/4100 |
100 |
4100 |
3300 |
350 |
480 |
200 |
900 |
7,5 |
4850х1550х2800 |
11,5 |
125/2500 |
125 |
2550 |
2010 |
350 |
480 |
200 |
900 |
7,5 |
3240х1680х2650 |
8,9 |
125/3100 |
125 |
3100 |
2700 |
350 |
480 |
200 |
900 |
7,5 |
3850х1680х2700 |
10,7 |
125/4100 |
125 |
4100 |
3300 |
350 |
480 |
200 |
900 |
7,5 |
4850х1700х2800 |
12,5 |
160/2500 |
160 |
2550 |
2010 |
350 |
480 |
200 |
900 |
15,0 |
3240х1720х2650 |
9,9 |
160/3100 |
160 |
3100 |
2700 |
350 |
480 |
200 |
900 |
15,0 |
3850х1720х2700 |
12,3 |
160/4100 |
160 |
4100 |
3300 |
350 |
480 |
200 |
900 |
15,0 |
4850х1780х2800 |
14,3 |
160/5100 |
160 |
5100 |
4400 |
350 |
480 |
200 |
800 |
15,0 |
5900х1860х2990 |
17,9 |
160/6100 |
160 |
6100 |
5400 |
350 |
480 |
200 |
800 |
15,0 |
6900х1930х3250 |
21,5 |
200/2500 |
200 |
2550 |
2010 |
400 |
520 |
240 |
910 |
18,5 |
3240х1780х2850 |
10,5 |
200/3100 |
200 |
3100 |
2700 |
400 |
520 |
240 |
910 |
18,5 |
3850х1780х2925 |
15,3 |
200/4100 |
200 |
4100 |
3300 |
400 |
520 |
240 |
910 |
18,5 |
4850х1830х2975 |
16,4 |
200/5100 |
200 |
5100 |
4400 |
400 |
520 |
240 |
800 |
18,5 |
5900х1890х3250 |
20,9 |
200/6100 |
200 |
6100 |
5400 |
400 |
520 |
240 |
800 |
18,5 |
6900х1940х3390 |
25,9 |
250/2500 |
250 |
2550 |
2010 |
400 |
520 |
240 |
950 |
18,5 |
3240х1830х2900 |
13,3 |
250/3100 |
250 |
3100 |
2700 |
400 |
520 |
240 |
950 |
18,5 |
3850х1890х2950 |
15,5 |
250/4100 |
250 |
4100 |
3300 |
400 |
520 |
240 |
950 |
18,5 |
4850х1930х3010 |
18,8 |
250/5100 |
250 |
5100 |
4400 |
400 |
520 |
240 |
800 |
18,5 |
4900х1980х3250 |
25,5 |
250/6100 |
250 |
6100 |
5400 |
400 |
520 |
240 |
800 |
18,5 |
6900х2040х3390 |
30,5 |
320/3100 |
320 |
3100 |
2700 |
400 |
520 |
300 |
1030 |
22,0 |
3850х2150х3200 |
20,4 |
320/4100 |
320 |
4100 |
3300 |
400 |
520 |
300 |
1030 |
22,0 |
4850х2150х3250 |
23,3 |
320/5100 |
320 |
5100 |
4400 |
400 |
520 |
300 |
800 |
22,0 |
5900х2340х3500 |
29,3 |
320/6100 |
320 |
6100 |
5400 |
400 |
520 |
300 |
800 |
22,0 |
6900х2340х3800 |
34,1 |
