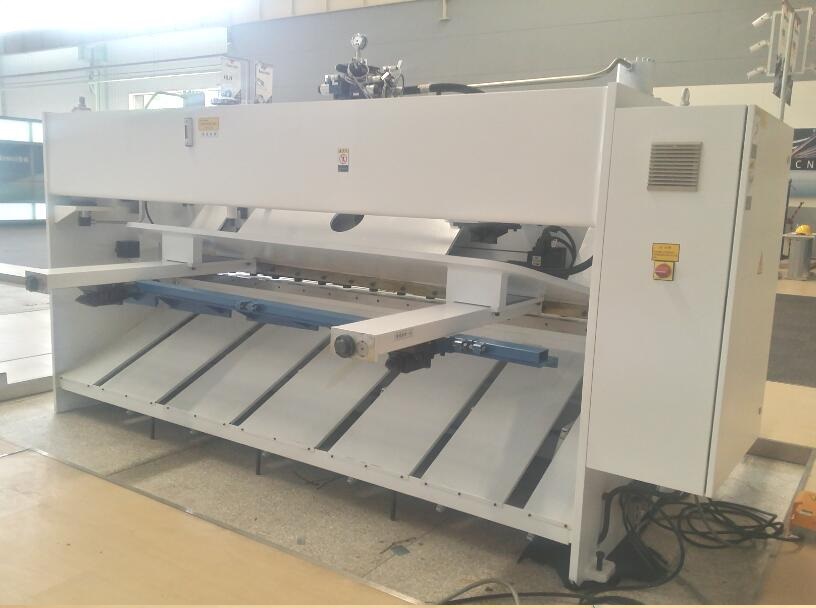

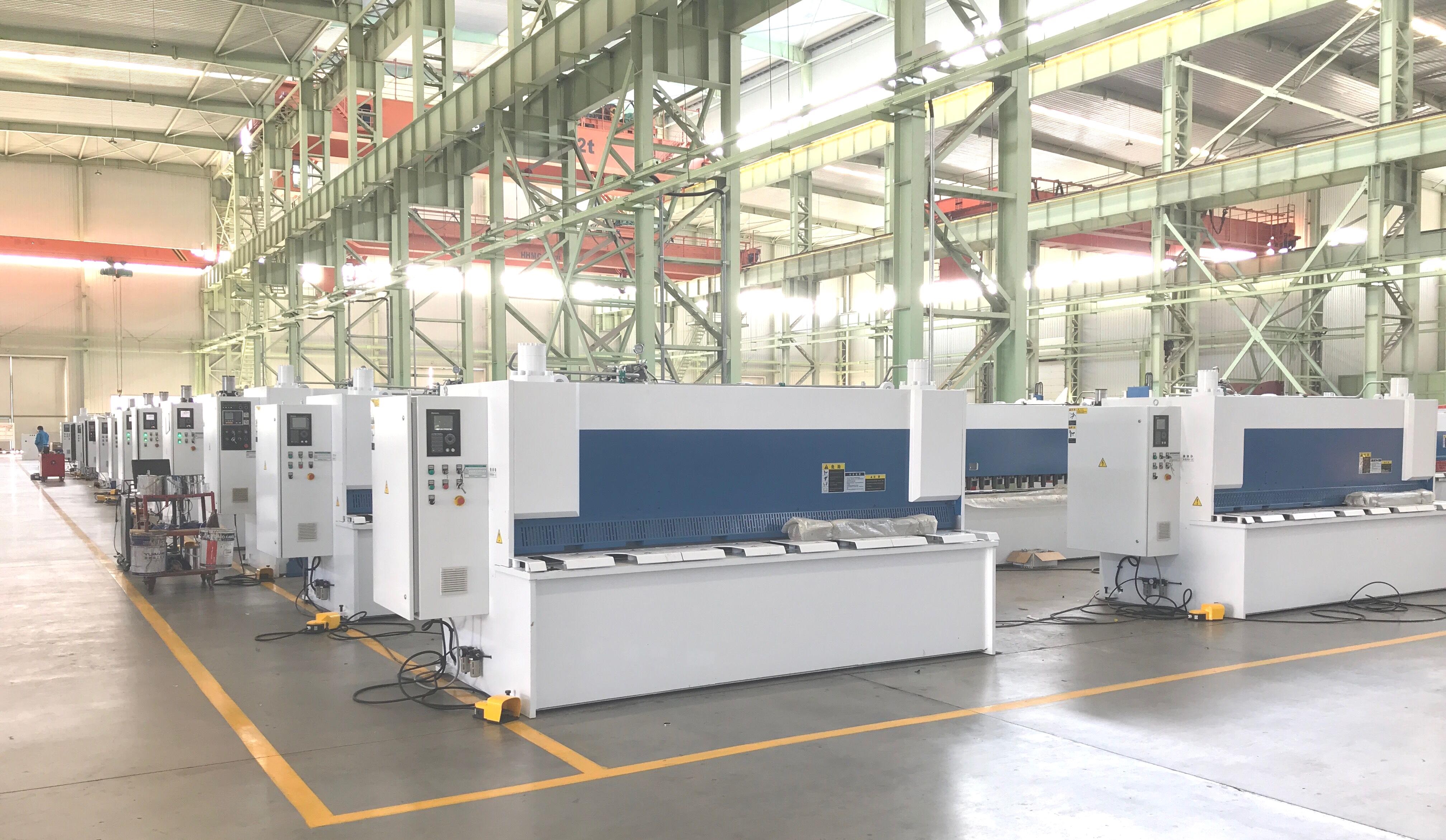

Гильотинные ножницы SHG – это мощные гидравлические машины с «качающейся» по дуговой траектории ножевой балкой, рабочей шириной от 2500 до 6100 мм, для рубки листов из обычной стали (ст3, ст20) толщиной от 4 до 32 мм. В стандартной комплектации все модели SHG обладают несложным ЧПУ для управления перемещением заднего упора и широким набором аксессуаров, полезных для работы.
Стандартная комплектация:
- приводной задний упор с ходом 1000 мм, система перемещения – винт-гайка качения (ШВП), перемещение по оси заднего упора управляется от контроллера PRG 911;
- ЧПУ для управления 1-й координатой (заднего упора), модель PRG 911, производитель – Италия;
- Т-образная боковая направляющая с левой стороны стола, длина 1000 мм, с передним упором и линейкой – 1 шт;
- фронтальные направляющие листа на столе станка длиной 1000 мм – 3 шт;
- направляющие на столе станка со встроенными шариками для облегчения подачи листа;
- ножи станка изготовлены из стали, позволяющей рубить нерж. сталь (2 реж. кромки верхнего ножа, 4 кромки нижнего);
- ограждение ножей для защиты рук оператора, может откидываться;
- подсветка линии реза;
- гидравлические прижимы листа, с резиновыми вставками;
В качестве дополнительного оборудования за отдельную плату на станке можно установить:
- ЧПУ PRG 920 для управления 2-мя координатами: задним упором и настройкой зазора между ножами;
- Т-образную боковую направляющую длиной 1500 мм вместо 1000 мм (то же может относиться к фронтальным направляющим стола);
- устройство резки под углом
Таблица моделей гидравлических гильотинных ножниц модели SHG
Модель |
Макс. толщина обычной стали, мм |
Ширина резки, мм |
Ходов/мин, примерно |
Угол наклона ножей, град. |
Высота рабочего стола, мм |
Глубина выреза в станине, мм |
Мощность главного двигателя, кВт |
Габариты, мм |
Вес, тонн |
4/2500 |
4 |
2550 |
20-25 |
10 15’ |
800 |
100 |
7,5 |
3180 x 2070 x 1560 |
5,3 |
4/3100 |
4 |
3100 |
15-20 |
10 15’ |
800 |
100 |
7,5 |
3730 x 2100 x 1580 |
7,1 |
4/4100 |
4 |
4100 |
14-17 |
10 15’ |
800 |
100 |
7,5 |
4730 x 2140 x 1710 |
8,3 |
4/6100 |
4 |
6100 |
6-10 |
10 15’ |
850 |
100 |
11,0 |
6730 x 2520 x 1920 |
17,8 |
6/2500 |
6 |
2550 |
15-20 |
10 15’ |
800 |
100 |
7,5 |
3180 x 2170 x 1610 |
6,3 |
6/3100 |
6 |
3100 |
14-18 |
10 15’ |
800 |
100 |
7,5 |
3730 x 2210 x 1630 |
7,6 |
6/4100 |
6 |
4100 |
12-15 |
10 15’ |
800 |
100 |
7,5 |
4730 x 2450 x 1710 |
9,9 |
6/5100 |
6 |
5100 |
8-12 |
10 15’ |
850 |
100 |
11,0 |
5730 x 2620 x 1880 |
15,6 |
6/6100 |
6 |
6100 |
6-10 |
10 15’ |
850 |
100 |
11,0 |
6730 x 2770 x 1930 |
20,0 |
8/2500 |
8 |
2550 |
10-14 |
10 15’ |
800 |
100 |
11,0 |
3180 x 2200 x 1630 |
7,7 |
8/3100 |
8 |
3100 |
8-12 |
10 15’ |
800 |
100 |
11,0 |
3730 x 2280 x 1660 |
9,5 |
8/4100 |
8 |
4100 |
6-10 |
10 15’ |
800 |
100 |
11,0 |
4730 x 2500 x 1730 |
10,9 |
8/5100 |
8 |
5100 |
5-8 |
10 15’ |
850 |
100 |
11,0 |
5730 x 2620 x 1900 |
17,8 |
8/6100 |
8 |
6100 |
4-6 |
10 15’ |
850 |
100 |
11,0 |
6730 x 2950 x 2060 |
24,5 |
10/2500 |
10 |
2550 |
9-13 |
10 30’ |
800 |
100 |
15,0 |
3180 x 2645 x 1910 |
9,5 |
10/3100 |
10 |
3100 |
7-11 |
10 30’ |
800 |
100 |
15,0 |
3730 x 2820 x 2035 |
11,9 |
10/4100 |
10 |
4100 |
5-9 |
10 30’ |
800 |
100 |
15,0 |
4730 x 2820 x 2235 |
14,8 |
10/5100 |
10 |
5100 |
4-7 |
10 30’ |
850 |
100 |
15,0 |
5730 x 3530 x 2590 |
22,1 |
10/6100 |
10 |
6100 |
4-6 |
10 30’ |
850 |
100 |
15,0 |
6730 x 3700 x 2620 |
31.5 |
12/2500 |
12 |
2550 |
8-12 |
10 30’ |
820 |
100 |
18,5 |
3180 x 2645 x 1945 |
10,6 |
12/3100 |
12 |
3100 |
6-10 |
10 30’ |
870 |
100 |
18,5 |
3730 x 2820 x 2065 |
13,9 |
12/4100 |
12 |
4100 |
5-8 |
10 30’ |
870 |
100 |
18,5 |
4730 x 2820 x 2265 |
16,7 |
12/5100 |
12 |
5100 |
4-6 |
10 30’ |
980 |
100 |
18,5 |
5730 x 3530 x 2620 |
26,1 |
12/6100 |
12 |
6100 |
3-5 |
10 30’ |
980 |
100 |
18,5 |
6730 x 3800 x 2660 |
36,7 |
16/2500 |
16 |
2550 |
6-10 |
10 55’ |
870 |
100 |
22,0 |
3180 x 2850 x 2175 |
13,4 |
16/3100 |
16 |
3100 |
5-8 |
10 55’ |
870 |
100 |
22,0 |
3730 x 2850 x 2340 |
17,3 |
16/4100 |
16 |
4100 |
4-7 |
10 55’ |
900 |
100 |
22,0 |
4730 x 2900 x 2340 |
21,7 |
16/5100 |
16 |
5100 |
4-6 |
10 55’ |
980 |
100 |
22,0 |
5730 x 3050 x 2480 |
33,3 |
16/6100 |
16 |
6100 |
3-5 |
10 55’ |
980 |
100 |
22,0 |
6730 x 3320 x 2780 |
51,0 |
20/2500 |
20 |
2550 |
5-9 |
20 20’ |
930 |
100 |
45,0 |
3180 x 2950 x 2360 |
20,0 |
20/3100 |
20 |
3100 |
4-7 |
20 20’ |
930 |
100 |
45,0 |
3730 x 3050 x 2390 |
24,4 |
20/4100 |
20 |
4100 |
4-6 |
20 20’ |
950 |
100 |
45,0 |
4730 x 3100 x 2420 |
28,0 |
25/2500 |
25 |
2550 |
5-8 |
20 20’ |
930 |
100 |
45,0 |
3180 x 3080 x 2380 |
22,0 |
25/3100 |
25 |
3100 |
4-6 |
20 20’ |
930 |
100 |
45,0 |
3730 x 3200 x 2530 |
29,0 |
25/4100 |
25 |
4100 |
3-5 |
20 20’ |
970 |
100 |
45,0 |
4730 x 3300 x 2690 |
39,0 |
32/2500 |
32 |
2550 |
4-7 |
30 15’ |
1010 |
100 |
55,0 |
3180 x 3200 x 2740 |
39,0 |
32/3100 |
32 |
3100 |
4-6 |
30 15’ |
1010 |
100 |
55,0 |
3730 x 3650 x 2940 |
45,0 |
32/4100 |
32 |
4100 |
2-4 |
30 15’ |
1160 |
100 |
55,0 |
4730 x 3700 x 3240 |
51,0 |
